Ventana abatible exterior de aluminio con rotura de puente térmico

Obtener el último precio

Contactar ahora

Capacidad de suministro e información adicional

Additional Information

Lugar de origen: Porcelana

Atributos del producto

Modelo: NEBULA

Marca: hennissy

Origin: Porcelana

Embalaje y entrega

The file is encrypted. Please fill in the following information to continue accessing it

Descripción

La ventana de apertura hacia afuera de aluminio con rotura de puente térmico Nebula es una ventana abatible de aluminio fabricada según GB/T 8478. Su marco de 111 mm integra apertura abatible hacia afuera y ventilación superior, acristalamiento aislado, herrajes ISI, drenaje expuesto y pantallas opcionales para proyectos residenciales y arquitectónicos.

Características de diseño

Ventilación integrada: el sistema de marco y hoja alineado hacia adentro admite la apertura hacia afuera y la ventilación superior.

Construcción estable: un marco reforzado, un conjunto de esquina de estilo europeo, fijación con tornillos y unión de sellador soportan grandes hojas de apertura personalizadas.

Protección contra la intemperie: El sellado del perímetro exterior y un canal de drenaje expuesto promueven una rápida descarga de agua de lluvia y ayudan a reducir la obstrucción.

Detalles de seguridad: una cuerda anticaída, esquinas redondeadas de la pantalla, protección R4 incorporada opcional y cuentas de acristalamiento dobles integradas respaldan un funcionamiento seguro y estable.

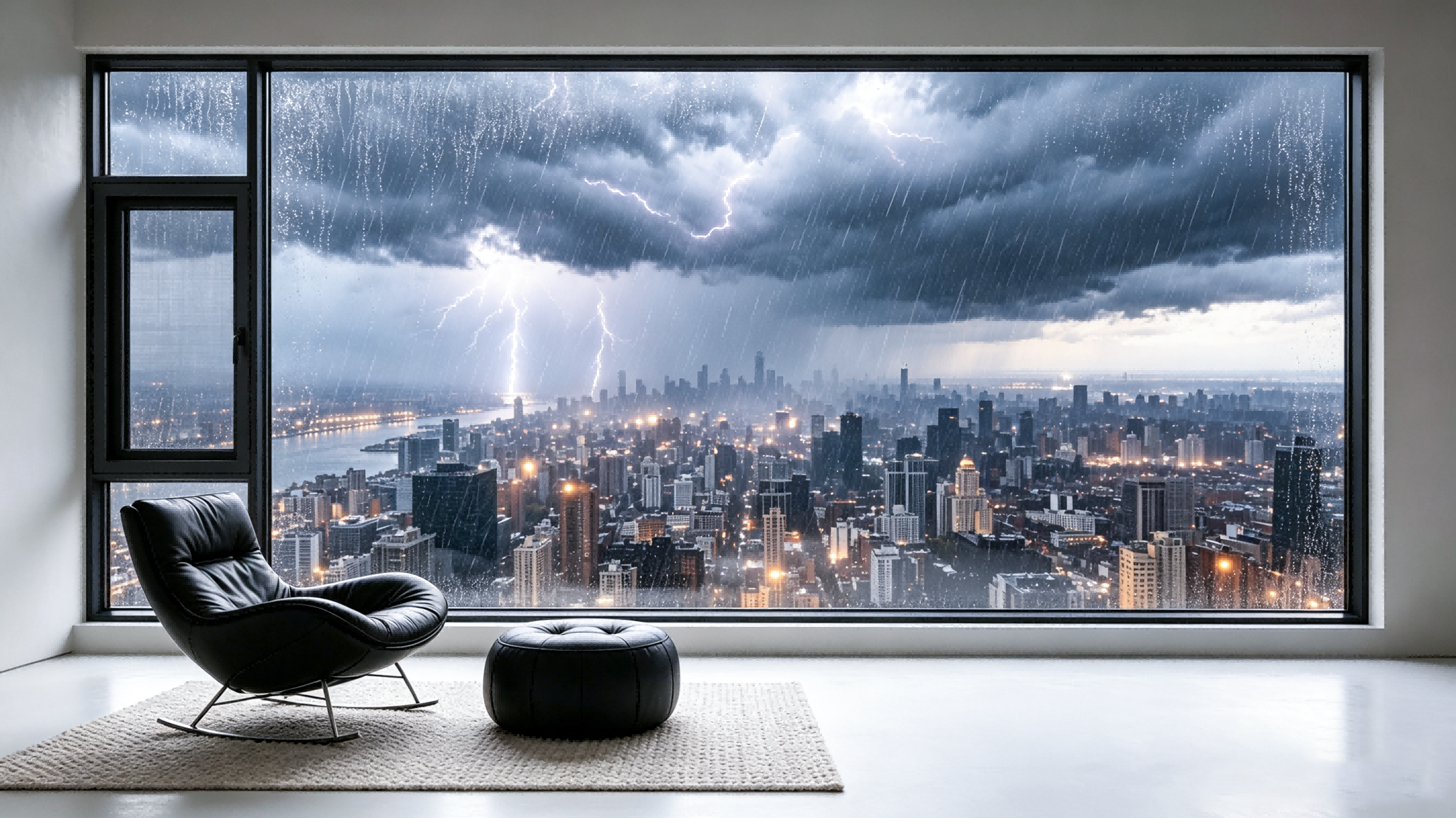

Ventana de aluminio con rotura de puente térmico Nebula que se abre hacia el exterior

Diagrama de ventana de apertura hacia afuera y ventana superior de nebulosa

Parámetros básicos

SISTEMA DE PERFILES

Profundidad del marco: 111 mm
Tira Térmica: 14,8 mm para el marco y hoja acristalada; marco de pantalla sin rotura térmica
Grosor de la pared: marco de 1,8 mm, marco de ventana de 1,8 mm, marco de pantalla de 1,4 mm
Anchos visibles: 56,5, 75, 81,5, 58 y 27 mm
Drenaje: Diseño de canal de drenaje expuesto
Estándar: GB/T 8478

CONFIGURACIÓN DEL VIDRIO

Hoja de apertura: 5 + 18A + 5 vidrio templado aislante transparente; Actualización opcional de baja emisividad.
Vidrio Fijo: 5+27A+5, 6+24A+6, 8+20A+8, 10+16A+10 o 12+24A+12.
IGU laminada: 5 + 1.52PVB + 5 + 20A + 6, 6 + 1.9PVB + 6 + 15A + 8 u 8 + 2.28PVB + 8 + 16A + 10.
Triple Acristalamiento: 5 + 12A + 5 + 12A + 5, 6 + 12A + 6 + 12A + 6 u 8 + 12A + 8 + 12A + 8.
Espesor Total: 37 o 48 mm; Separadores de aluminio negro.

HARDWARE Y ACCESORIOS

Marco de apertura: herrajes ISI personalizados; 327H estándar, 327Y opcional; carga de 65 kg; Apertura máxima de 85 grados.
Marco de pantalla: hardware ISI personalizado; 327H estándar, 327Y opcional; carga de 15 kg; Apertura máxima de 165 grados.
Pantalla: Malla de diamante estándar 3018; Malla opcional estándar o importada de alta transparencia.
Persiana Magnética: Disponible para 19A con instalación interior sellada; no disponible para 26A.
Otras Opciones: Protección de esquinas R4, moldura de uno o dos colores, algodón aislante, barandilla de vidrio y rejilla protectora inferior.

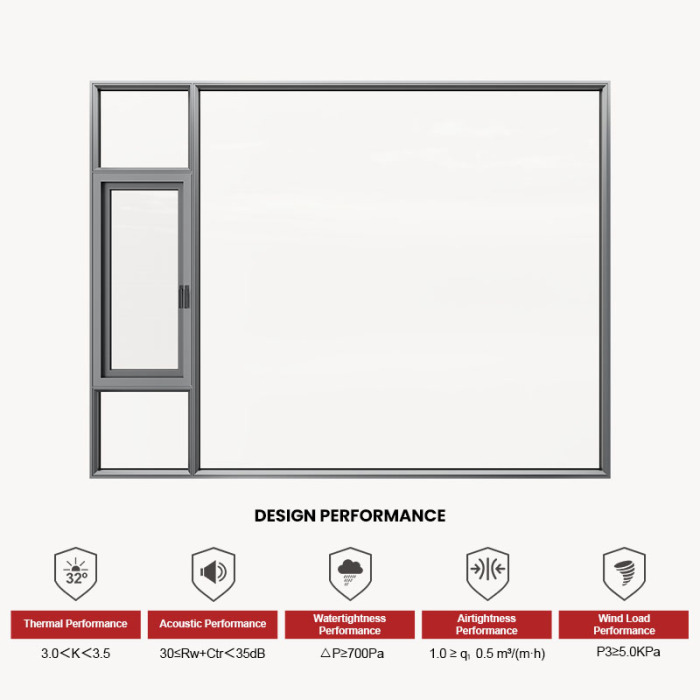

DATOS DE RENDIMIENTO

Estanqueidad al agua: Nivel 6, al menos 700 Pa
Hermeticidad al aire: Nivel 7; 0,5 < q1 ≤ 1,0 m³/(m·h), 1,5 < q2 ≤ 3,0 m³/(m²·h)
Aislamiento Térmico: Nivel 4; 3,0 ≤ K < 3,5 W/(m²·K)
Aislamiento acústico: Nivel 3; 30 ≤ Rw + Ctr < 35dB

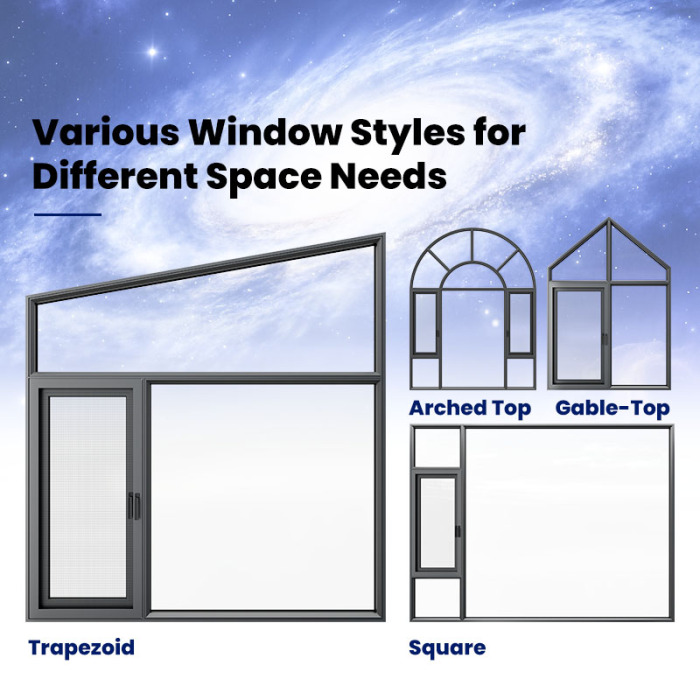

Formas de ventana

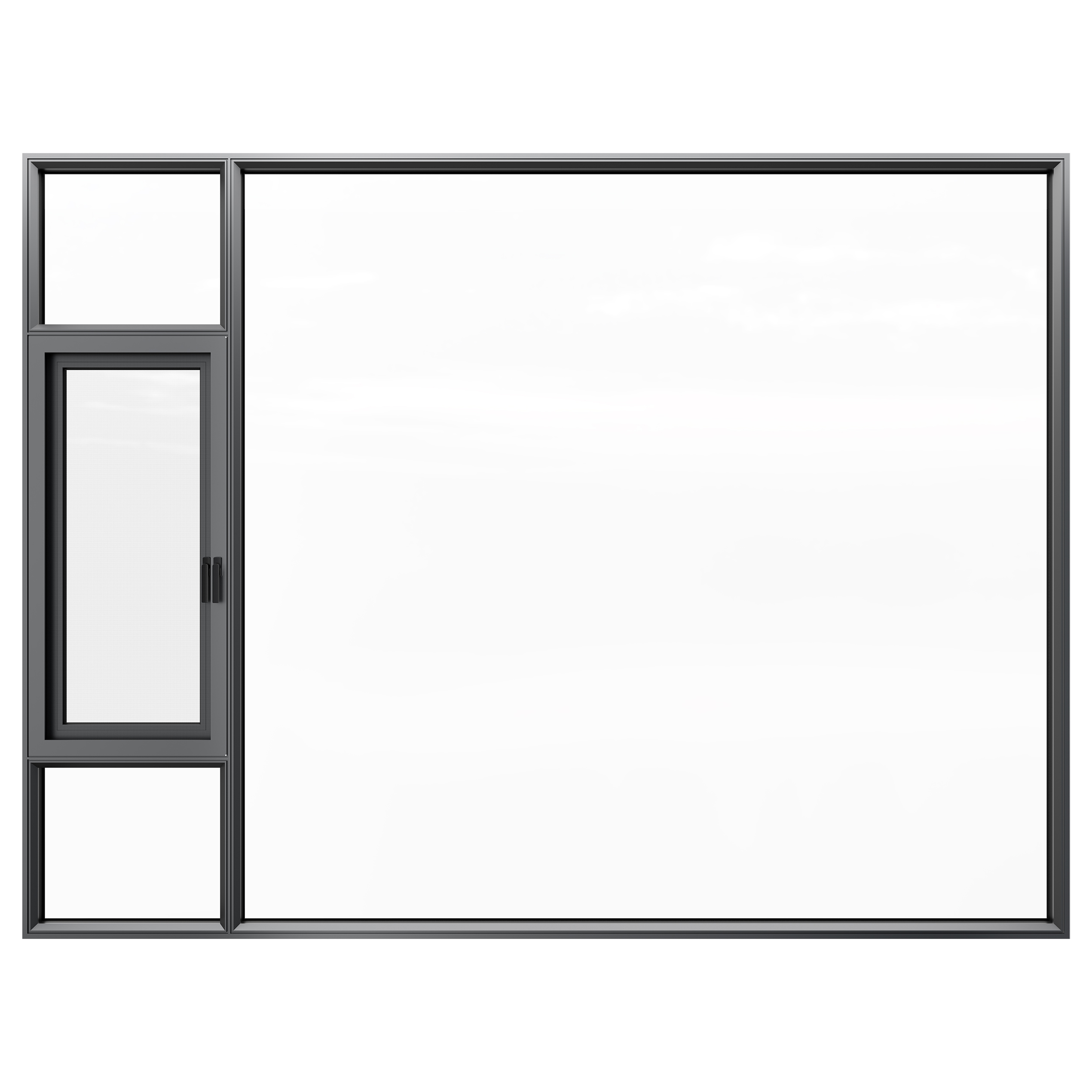

Configuración de ventana abatible de aluminio Nebula cuadrada

Cuadrado

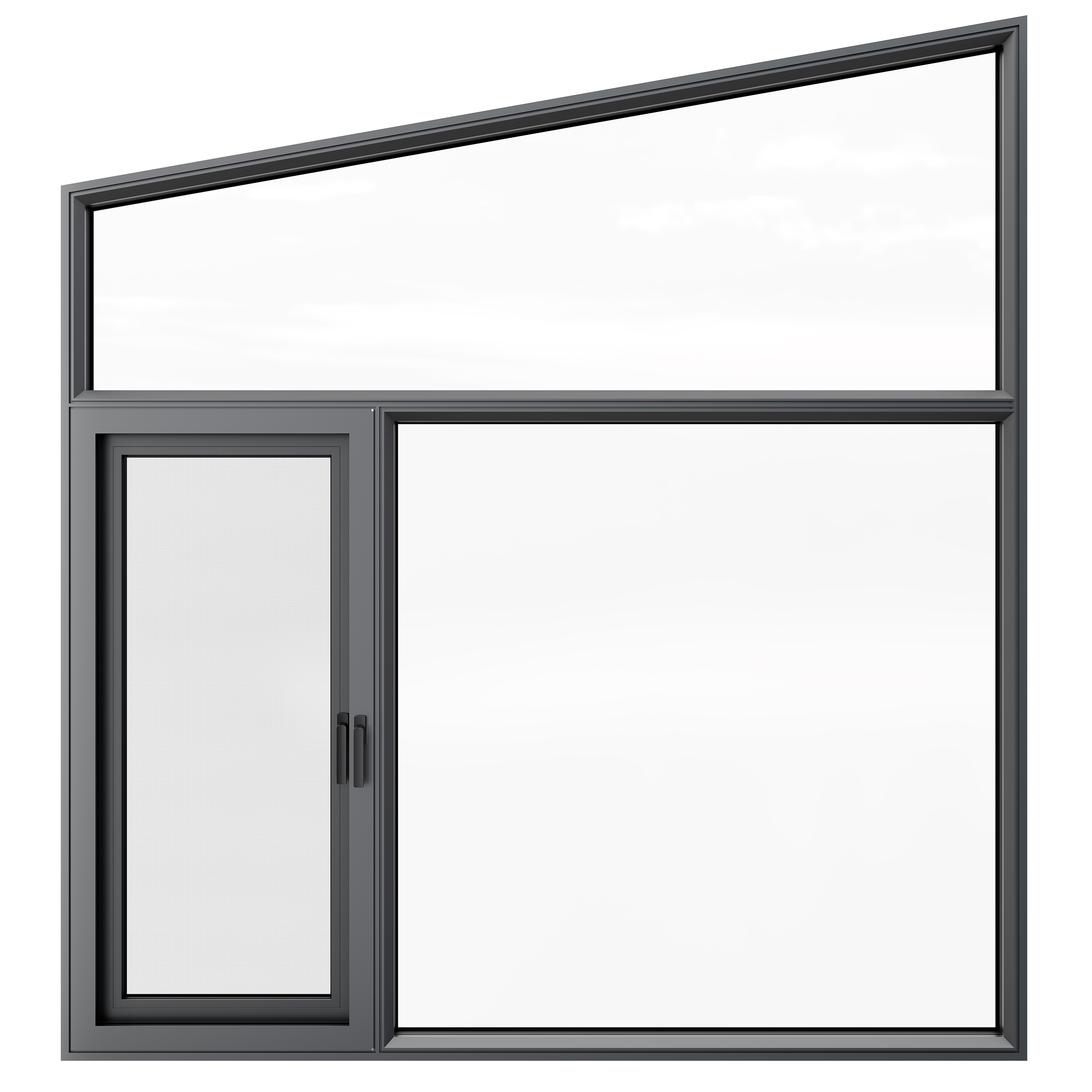

Configuración de ventana abatible de aluminio Nebulosa trapezoidal

trapezoide

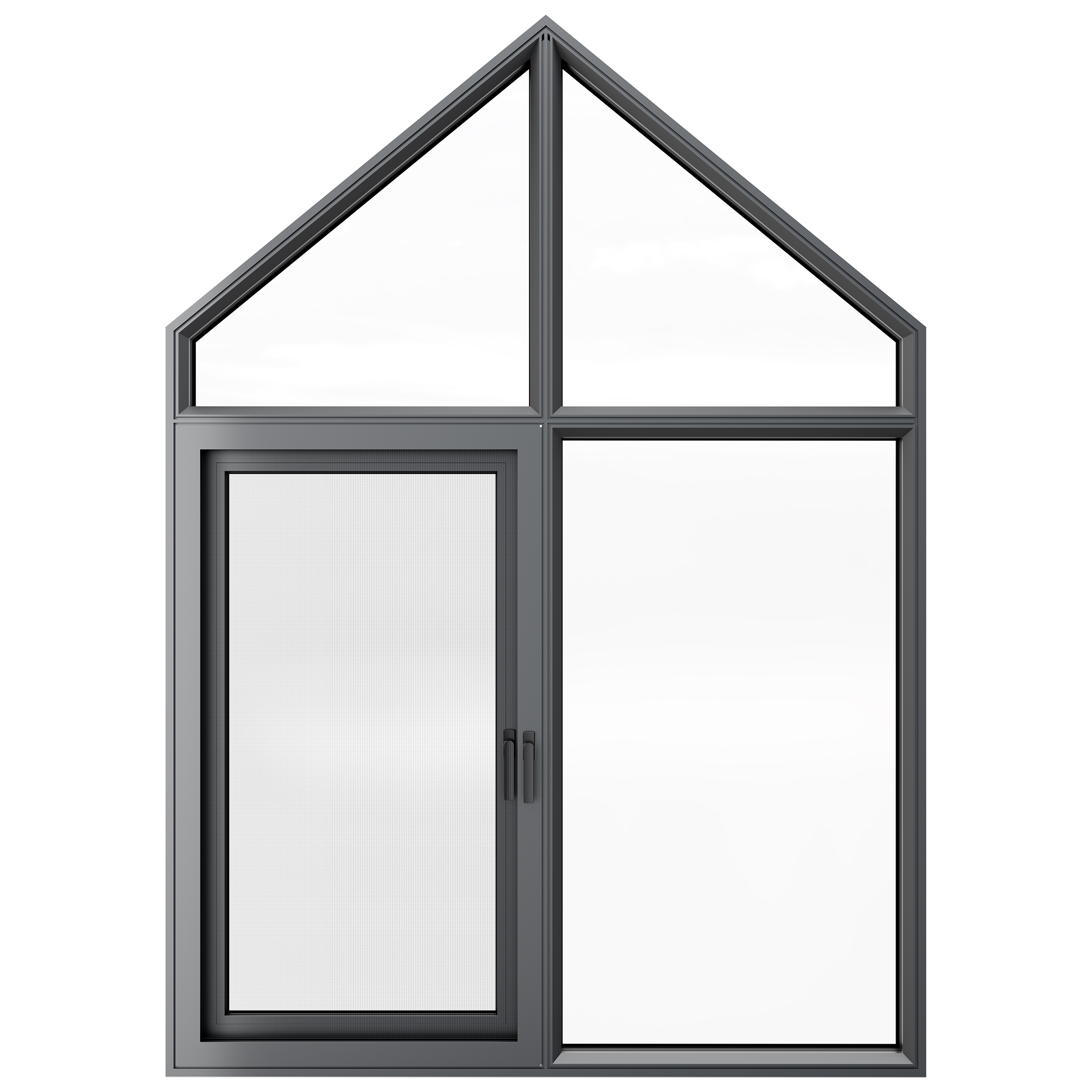

Configuración de ventana abatible de aluminio Nebula con parte superior a dos aguas

Techo a dos aguas

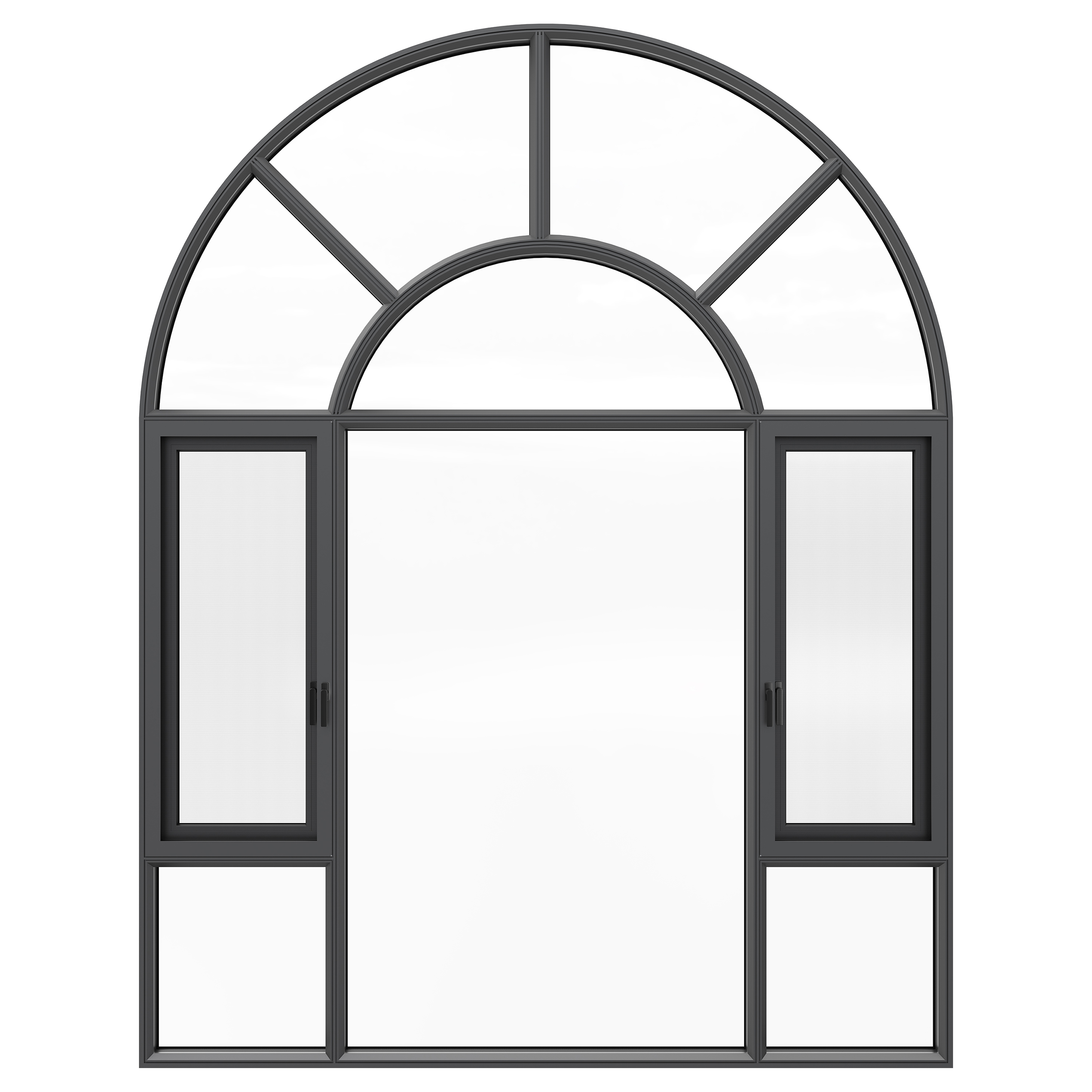

Parte superior arqueada

Colores disponibles

Acabados interiores

Plata estrellada Gris estrellado Moca Café Estrella Gris diamante Sueño NegroNebulosa Blanco

Acabados exteriores

Nebulosa Gris Estrellada EstrellaBlanca Diamante Gris Café Moca

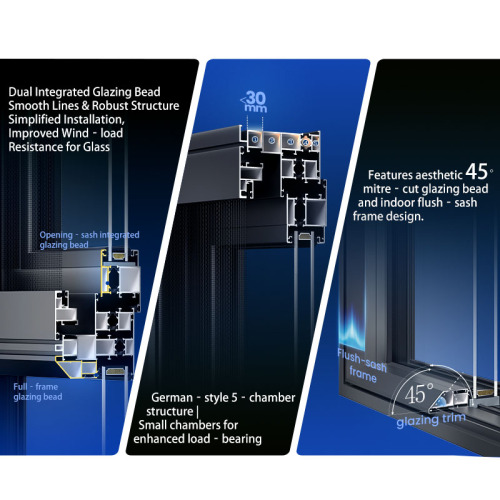

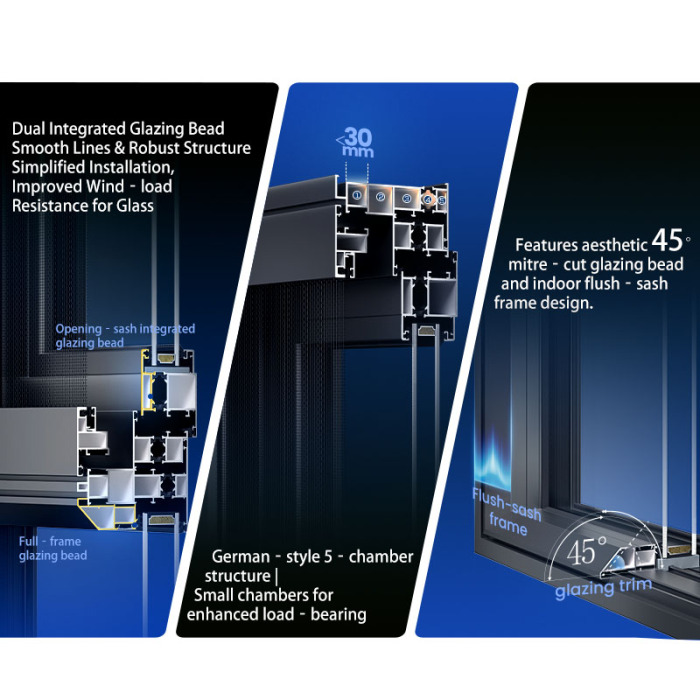

Estructura interna

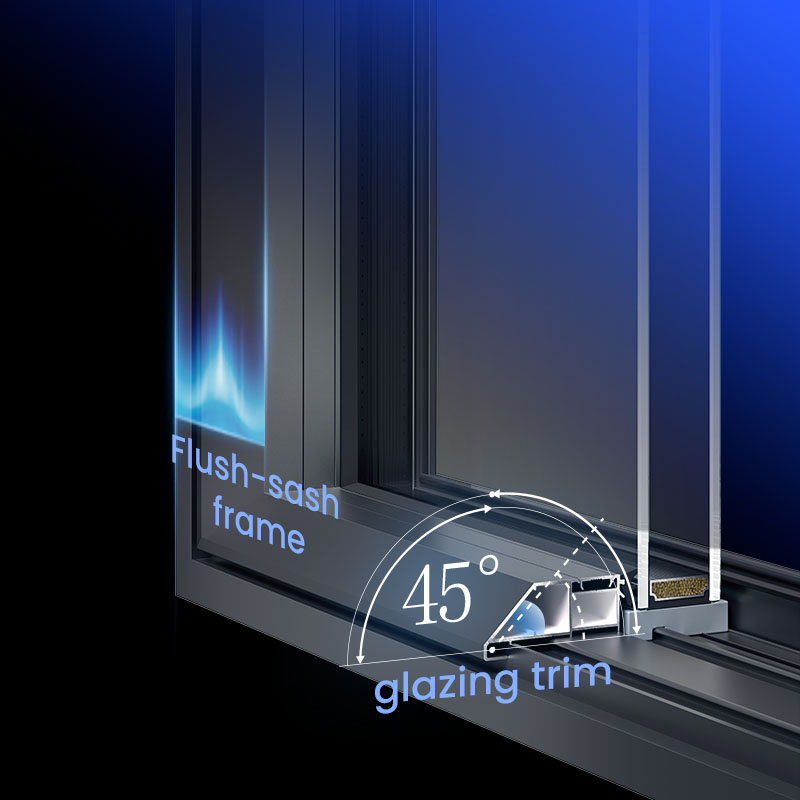

Marco de hoja enrasado Nebula y moldura de acristalamiento de 45 grados

Marco de guillotina al ras

Un refinado cordón de vidriado biselado de 45 grados crea un efecto de marco de imagen, mientras que el marco y la hoja alineados hacia adentro mantienen una apariencia interior limpia y nivelada.

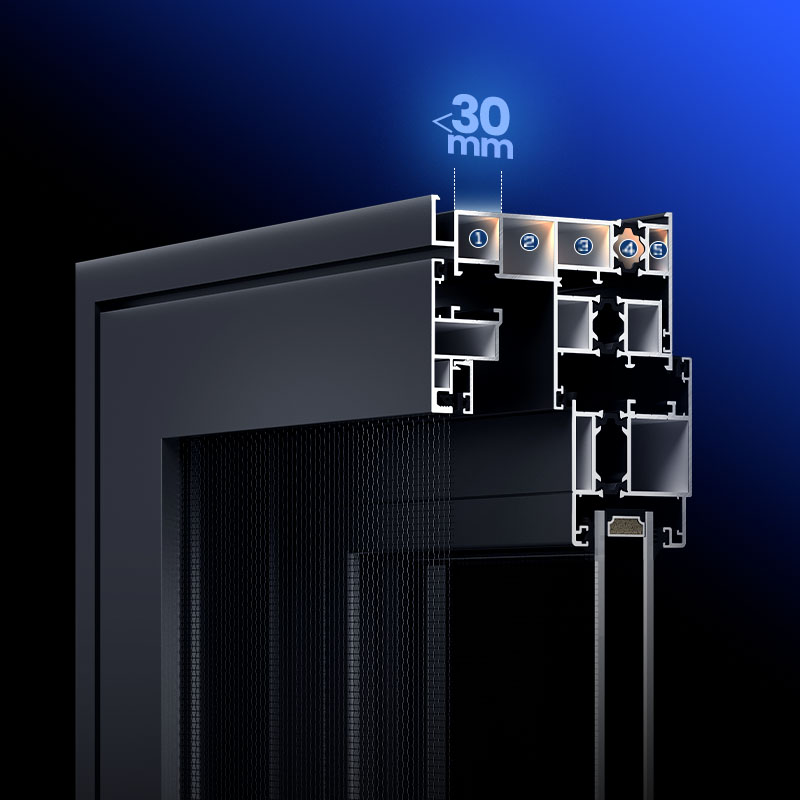

Perfil de aluminio de cinco cámaras reforzado Nebula

Perfil reforzado de cinco cámaras

Un perfil de cinco cámaras de estilo alemán utiliza cavidades de refuerzo compactas para mejorar la distribución de la carga y mantener la estabilidad estructural durante la exposición al viento.

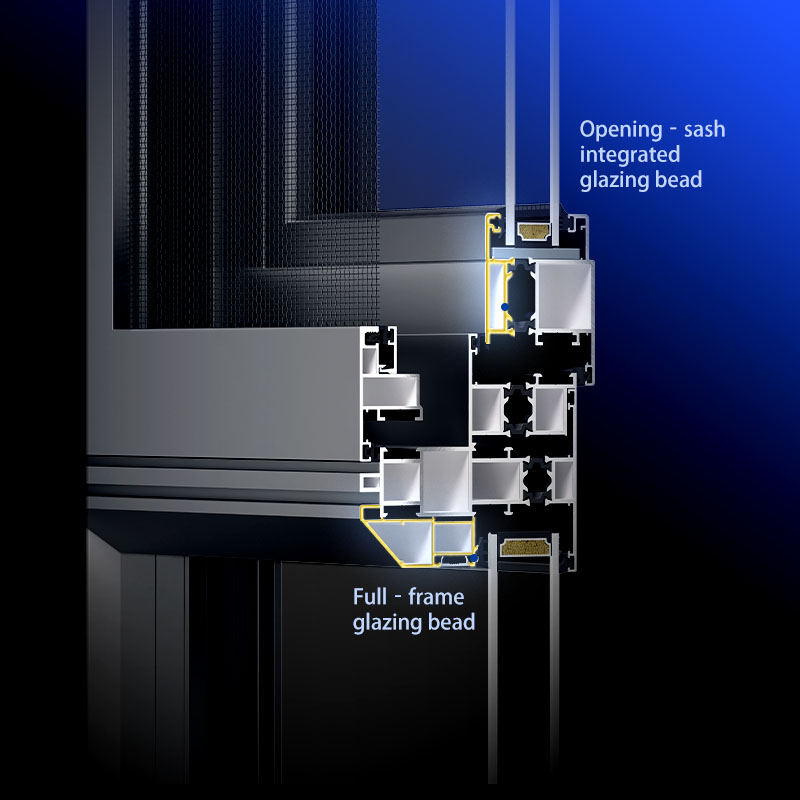

Estructura de doble junquillo integrada Nebula

Cuenta de doble acristalamiento integrada

El doble cordón de acristalamiento integrado encierra el borde del vidrio, reduce los espacios visibles, simplifica la instalación y mejora la resistencia del acristalamiento a la carga del viento.
